Radeon RX6650XTを購入したため余ったRadeon RX570。
とりあえずサブ機（富士通ESPRIMO WD2/S）
に入れてみようとしたが・・・
入らん。物理的に入らん。
だが入れる。強引に入れる。完全自己責任の無茶モディファイである。
入らない理由
一言で言えば、スリム筐体の専用電源タイプだから。
ただし、当時のハイエンド事務機なため、Maxwell世代のQuadroが載っており、75Wグラボは乗せる前提の設計になってる。
電源はデルタ製で、本体の記載によれば最大12V 9.69A＋12V 9.99A。おそらく片方がCPU＋マザボ用なので9.5Aの114Wあたりまでならギリで使えるはず（光学ドライブとSSDは5V系）。
とはいったものの、RX570が入るわけない。
理由は3つ
- CPUクーラーに干渉
ボードが長すぎる - 補助電源コネクタ無し
当たり前 - 電源容量が足りない
RX570は150W（12V12.5A）
だがこれは逆に言えば、クリアしたら搭載は可能ということだ。
切削、破壊、半田付けアリ、真の自作PCスタイルで逝けば可能だ。
一つづつ、クリア方法を考えよう。
CPUクーラーに干渉問題
これはもう、純正クーラーを丸ごと外して捨てることに。
そして引き出しに眠っていた、LGA1151 セレロン用の純正クーラーを破壊。ヒートシンクをGET。この薄さならグラボの下に入る。ファンは・・・まぁいいか。
Corei7 4790が、ファンレスでどこまで行けるかは謎だが、サブ機なのでどうでも良いだろう。自作とはそういうものだ。
まぁ、上にグラボファンが来るから、空気の流れはゼロではない。それで良しとしよう（最終的にAM3のファン付けたけど）。
問題はヒートシンクの固定だが・・・そうだ、このゴミ箱にあったウィルキンソン炭酸のペットボトルで作ろう。
ということで、カッターで切断、プラスチック版を作り、対角でねじ止め。
スペーサーとしてキャップをかまして調整完了。

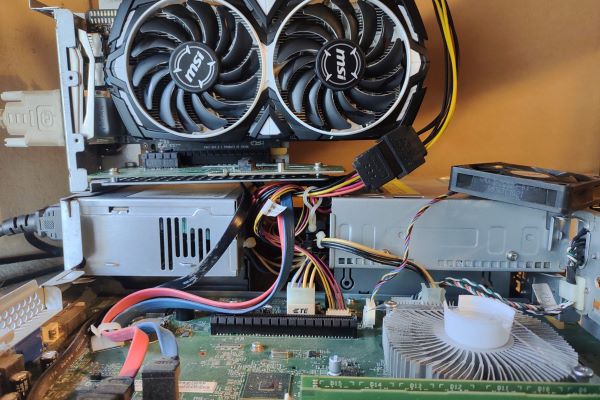

ウィルキンソンクーラーが完成。
うーん、実に自作っぽい。
補助電源コネクタ無し問題
当たり前だが、事務機グレードに付いてるわけが無い。
6ピンすら無い（RX570は8ピン）どころか、電源コネクタに空きが無い（HDD＋SSD+DVDの3つしかない）。従って、既存のラインを切断、分岐させて強引に取るしか方法は無い。候補は3つある。
- CPU用のATX12v 4ピン
- マザボ用の専用設計仕様コネクタ
- SATA電源
ATX12V4ピンが容量的に最も安全だとは思うが、CPUが落ちる可能性が高い。これではダメだ。
マザボの専用設計仕様コネクタは、ピンアサインが解らないため、未知すぎる。ココに接続するのは危険。
結局、SATA電源から取るしかない。しかし、SATAコネクタのMAXは4.5A（1.5A x3）と規定されており、合計54Wしか取れない。分散すれば可能だが空きはない。そもそもATX電源の規定を富士通オリジナル電源が守る必要は無く、このラインはマザボから給電されている関係上、一回り線が細い。絶対MAXの4.5Aはヤバイ。
だが差す。
ということで、ジャンク電源からぶった切ってきたSATA電源コネクタを、切断圧着分岐完成。
とりあえず（仮）で差す（実験RX570は刺さっていないと起動しないタイプ）。
メルカリにて引退したマイナーから購入しておいたSATA→グラボ補助電源変換ケーブルという、謎のアイテムを使って・・・差す。
・・・6ピンだが・・・起動した。OK。
しかし、よくこんな得体の知れない謎の変換ケーブルで、24時間全開運用とかするよな。完全に自作erの遊び用アイテムでしょう、これ。
玄人志向キワモノシリーズ以下だよ。54WがMAXのコネクタから75Wのコネクタへ変換するとか狂気でしかない。
到底、サーバー運用するアイテムじゃねぇ・・・
電源容量が足りない問題
起動したものの、RX570のTDPは150W。全開で回すと、ソフト上でも130W超える仕様。
75+54=129Wだから、コネクタ的にはギリギリ行けそうな気もするが、最初の12V 9.69A＋12V 9.99Aの表記を忘れてはいけない。
キッチリ配分したら、トータル220Wくらい行ける。という机上の計算は無謀。てか馬鹿だ。やってはいけない。
このPCが、どういう負荷配分で設計されているのかなど全く解らないし。
判明してるのは75Wが大丈夫な件だけ。そこは確定でOK。プラス20W程度ならマージン取ってるだろう（SATA系が、という意味で）。プラス40Wは、さすがに厳しいだろう（そんなSATA機器は無い）。
ということで、せいぜい100Wまでにしておきたい。90Wが安定か。

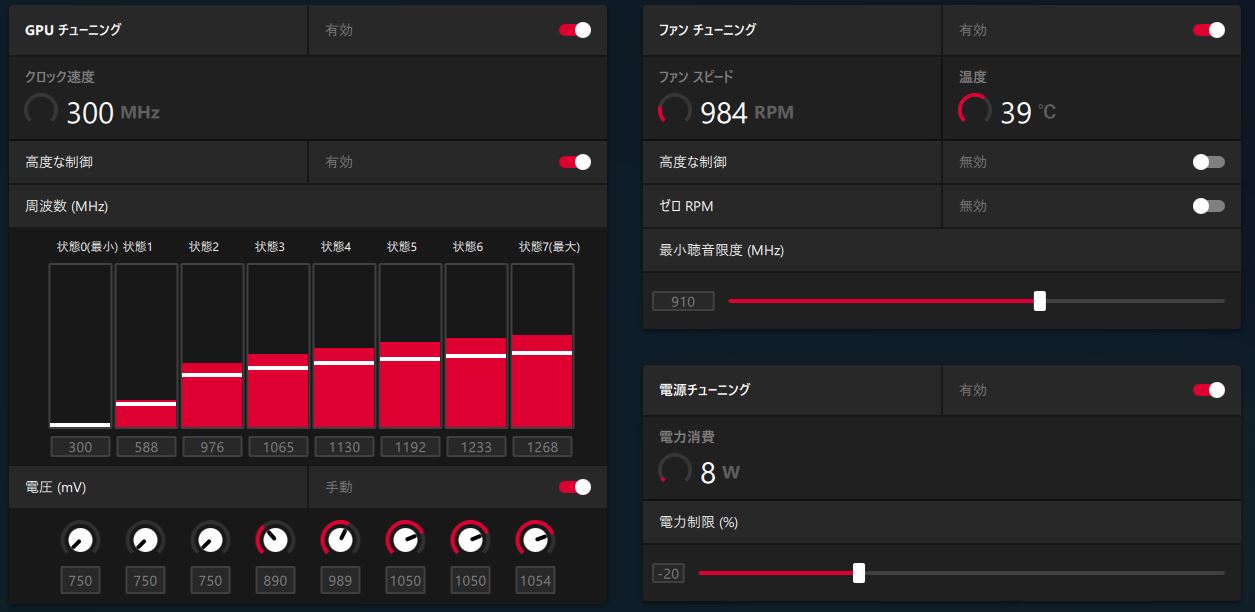

AMDアプリで、電圧絞って遊んだ結果。最終的にこうなった。
そこまで詰めていないが、電力制限-20%。1000Mhz以下は電圧を最低寄りへ（なお、-20%入れると1050Mhzくらいまでしか回らないため上は適当）。
ファンは常時回転（これも1100rpm以上は回らない）。
結果発表 GTX1650並
上記設定で起動、TimeSpy回してみた。
結果、3380。割と良い。GTX1650と同じくらいの性能は出てる。
GPUは90W台。CPUはMAX71℃、ケース開放スタイルなら問題なさそうだが、ファンレスだとBIOSで警告が出てウザイ。追加でSocketAM3用のクーラーを破壊、AMDのファンをGET。適当に設置。
これで常用も余裕でしょう（いつまで4世代使うんだよって話だが）。
だけどよく考えたらこのPC、GTX1650なら普通に付くわけで・・・やっぱり引退後の事を考えると、巨大なグラボは買わない方が良いよなと、改めて思った。
前回書いたように、RX6650XTのサイズは本当に限界だ。これ以上は無理。ぶっちゃけ、「パソコン」として使う場合、80番以上は買ってはいけないとさえ思う。
冬は良いんだけどね。本当に耐えられんよ。夏が。
